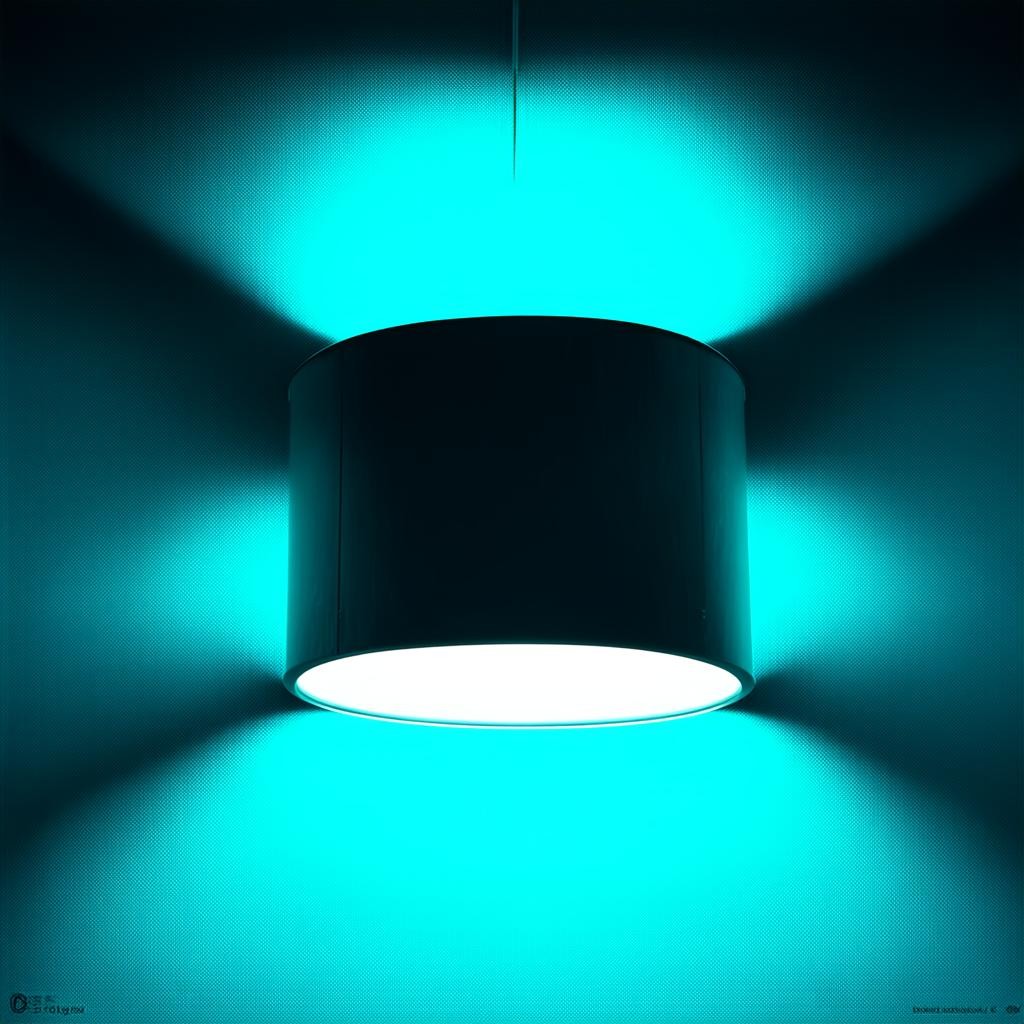

Индустриальный цилиндрический абажур

Конструктивные особенности и материальная база индустриального цилиндрического плафона

Индустриальный цилиндрический плафон представляет собой элемент осветительной арматуры, выполненный преимущественно из металлов. В отличие от декоративных тканевых или стеклянных моделей, данный тип ориентирован на жёсткие эксплуатационные условия и длительный срок службы. Основой конструкции служит обечайка — цилиндрическое тело, изготавливаемое из листовой стали толщиной от 0,8 до 1,5 мм (марки 08кп, 08пс, реже — нержавеющая сталь AISI 304). Допускается использование алюминиевых сплавов (АД31, 6063) для снижения веса изделия, однако прочностные характеристики алюминия уступают стали. Латунные варианты (Л63, ЛС59-1) применяются при необходимости антикоррозионной стойкости во влажных помещениях (ванные, террасы).

Внутренняя поверхность плафона часто подвергается матированию или пескоструйной обработке для рассеивания потока. Внешнее покрытие — порошковая эмаль (полиэфирная или эпоксидная), толщина слоя 60–120 мкм, что обеспечивает твёрдость 2Н–3Н по карандашной шкале. Цветовая гамма типична для индустриального стиля: чёрный матовый (RAL 9005), серый (RAL 7001, 7042), белый (RAL 9016), реже — хром, медь, латунь «под старину».

Геометрические и электрические параметры

Стандартная линейка индустриальных цилиндрических изделий включает следующие габариты:

Диаметр основания/крышки: 100, 150, 200, 250, 300 мм (допуск по ГОСТ 25347-82 — ±0,5 мм для стальных деталей).
Высота цилиндра: 150, 200, 250, 300 мм (при высоте более 350 мм требуется дополнительное ребро жёсткости изнутри для предотвращения овальности).
Тип цоколя: E27 (наиболее распространённый резьбовой патрон под бытовые лампы), E14 (для маломощных источников), GU10 или GX53 (для встраиваемых LED-модулей). Патрон фиксируется на кронштейне из листовой оцинкованной стали (толщина 1,0–1,2 мм) с использованием резьбового соединения М10×1,5.
Защита по IP: Для сухих помещений — IP20 (отсутствие уплотнителей). Для помещений с повышенной влажностью (кухни, санузлы) — IP44 (наличие силиконового кольца между обечайкой и основанием, резиновый уплотнитель на вводе кабеля). Варианты с IP54 применяются в неотапливаемых складах или на открытых верандах при условии использования термостойких ламп (до 60 °C).

Важный параметр — максимальная мощность лампы. Для моделей из стали с диаметром 200 мм мощность не должна превышать 60 Вт (лампа накаливания) или 40 Вт (галогенная). Для светодиодных источников ограничение снимается, так как они выделяют значительно меньше тепла. При использовании ламп накаливания мощностью свыше 75 Вт требуется установка термостойкого патрона из керамики (фарфора), а не карболита или пластика.

Производственный цикл: от заготовки до контроля

Изготовление индустриального цилиндрического плафона включает следующие этапы:

Раскрой листа. Используются гильотинные ножницы или лазерная резка (погрешность ±0,2 мм). Для круглых заготовок — вырубка на кривошипных прессах усилием 25–40 тонн.
Гибка. На листогибочном станке (длина гиба до 1000 мм) формируется цилиндрическая обечайка. Для точного совпадения кромок применяется калибровка в вальцах за 3–4 прохода.
Сварка. Стык проваривается аргонодуговым способом (TIG) или контактной точечной сваркой (для тонколистовой стали). Шов зачищается и шлифуется до исчезновения видимого соединения — шероховатость Rz не более 20 мкм.
Штамповка фланцев. Верхний и нижний фланцы (кольца) производятся отдельно на штамповочном оборудовании. Толщина фланцев — 1,5–2,0 мм для обеспечения жёсткости при затяжке декоративных гаек.
Подготовка поверхности. Фосфатирование (для стали) или хроматирование (для алюминия) — создание подслоя для улучшения адгезии краски. Обезжиривание в органических растворителях или щелочных растворах.
Порошковая окраска. Нанесение электростатическим напылением с последующей полимеризацией при температуре 180–200 °C в течение 10–15 минут. Толщина покрытия контролируется вихретоковым толщиномером.
Финальная сборка. Монтаж патрона с керамическим вкладышем (или термостойкой изоляцией), установка уплотнителей (для IP44/IP54), фиксация декоративных латунных гаек и накладок.
Выходной контроль. Проверка геометрии (отклонение от цилиндричности не более 0,5 мм на каждые 100 мм высоты), испытание на электрическую прочность (1500 В переменного тока в течение 1 минуты), проверка момента затяжки резьбовых соединений (5–7 Н·м для патронов).

Отличия от альтернативных конструкций

Индустриальный цилиндрический плафон принципиально отличается от конических и сферических моделей по нескольким параметрам:

Угол раскрытия светового потока. Цилиндрическая форма даёт широкий горизонтальный угол (≈180°) и ограниченный вертикальный (≈60°), что идеально для акцентного освещения длинных столов или столешниц. Конические модели сужают поток книзу, а сферические рассеивают равномерно во все стороны.
Возможность модификации. В цилиндрическую обечайку проще встроить диммер, RJ-45-коннектор для управления через умный дом или датчик движения — плоская внутренняя поверхность позволяет монтировать электронику без выступающих элементов.
Сопротивление ветру и вибрациям. При подвесе на тросах (системы Artcraft, Novotech) цилиндрическая форма создаёт меньшую парусность по сравнению с плоскими плафонами, но большую, чем у каплевидных моделей. Для подвесов длиной более 1 м рекомендуется установка стального троса диаметром 2 мм.
Теплоотвод. Металлический цилиндр действует как радиатор — температура корпуса на 15–25 % ниже, чем у пластиковых или стеклянных аналогов при той же мощности лампы. Это продлевает ресурс светодиодов (L70 до 50 000 часов против 30 000 в пластике).

Выбор в пользу индустриального цилиндрического плафона оправдан, когда требуется максимальная надёжность, чёткая геометрия светового пятна и универсальность крепления (одиночный подвес, трековая система, настенный кронштейн). Качество сборки подтверждается сертификатами соответствия ЕАЭС (ТР ТС 004/2011 «Низковольтное оборудование», ТР ТС 020/2011 «Электромагнитная совместимость»). Все модели проходят цикл испытаний в аккредитованной лаборатории на стойкость к коррозии (солевой туман 48 часов) и механическим нагрузкам (вибростенд 5–200 Гц).
